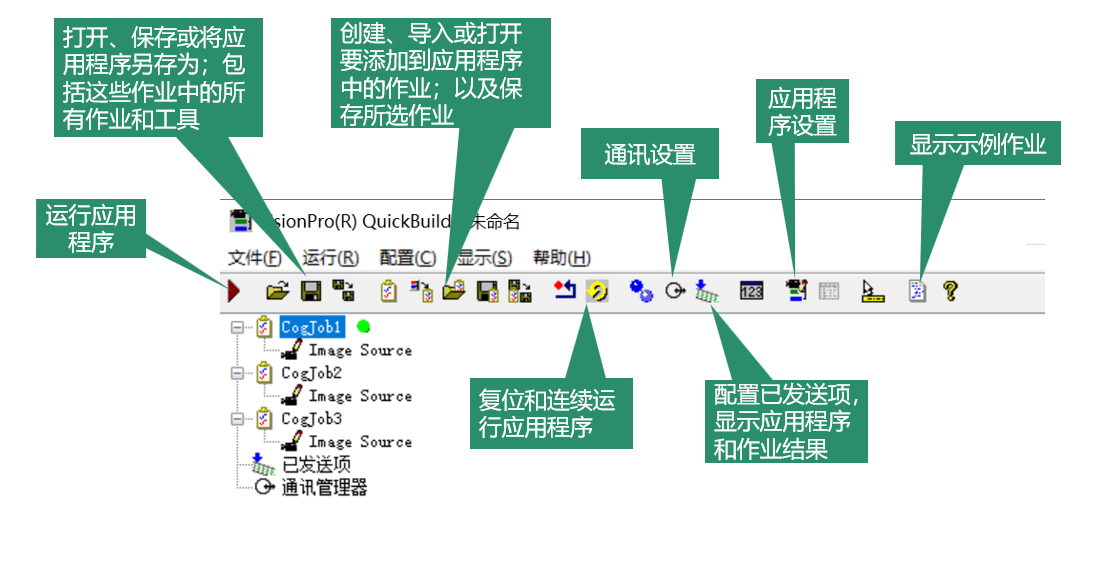

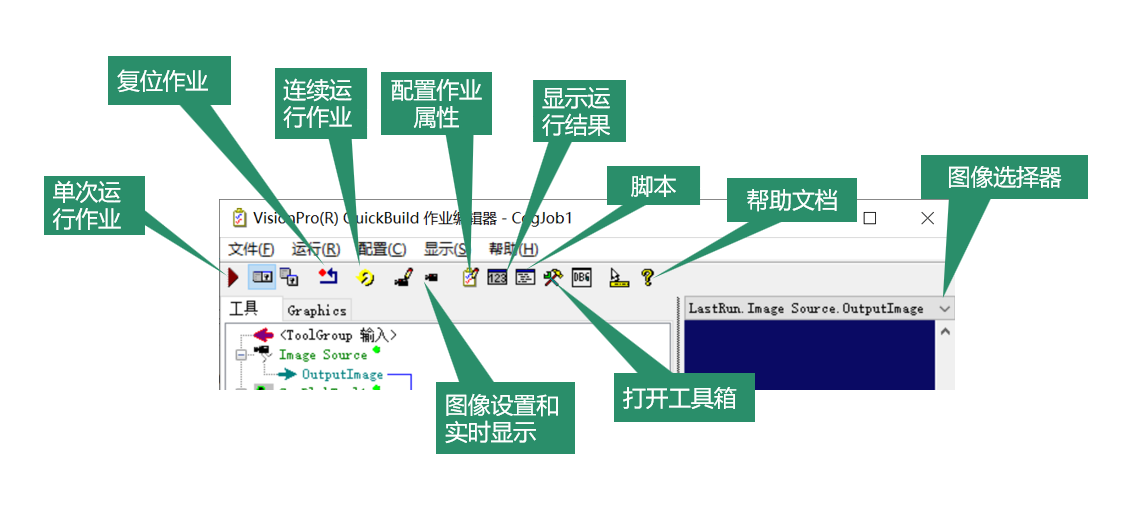

界面含义

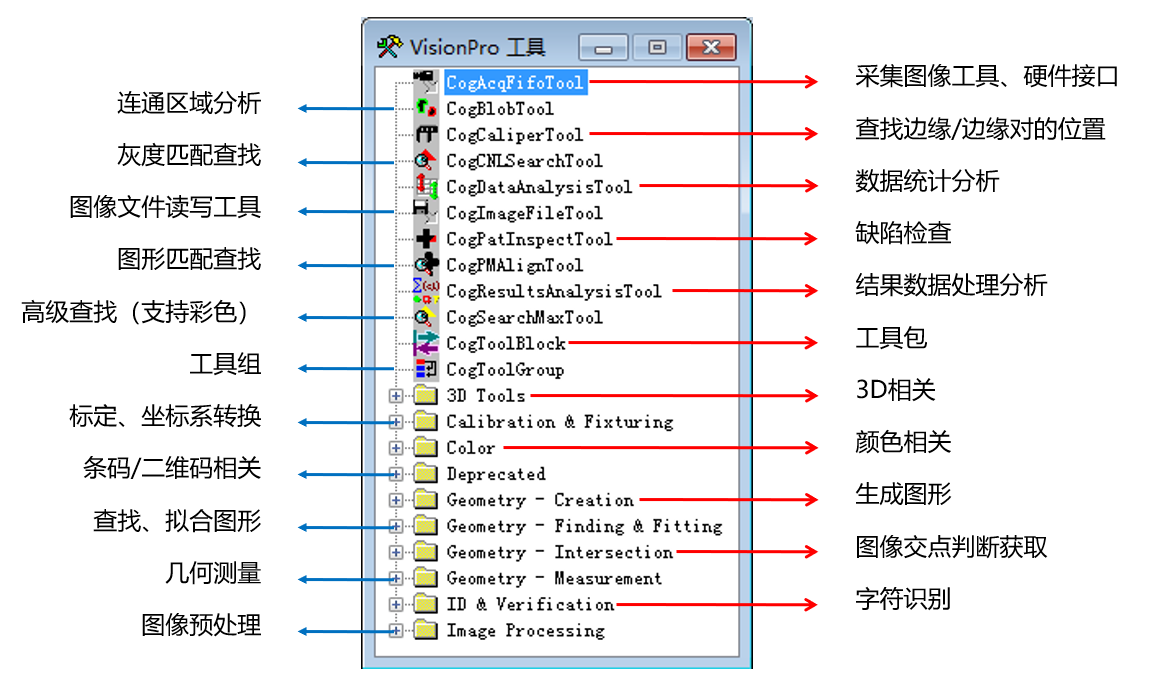

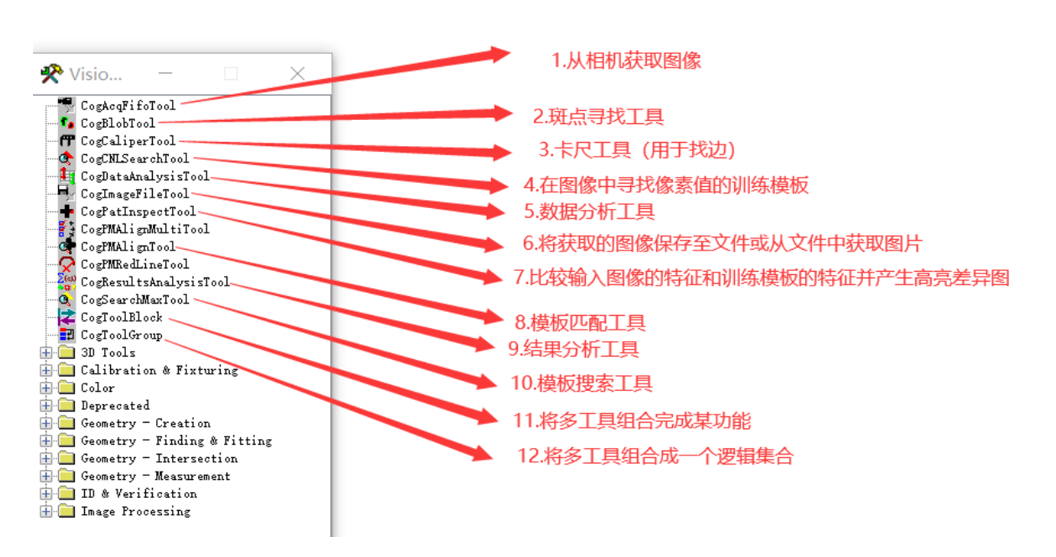

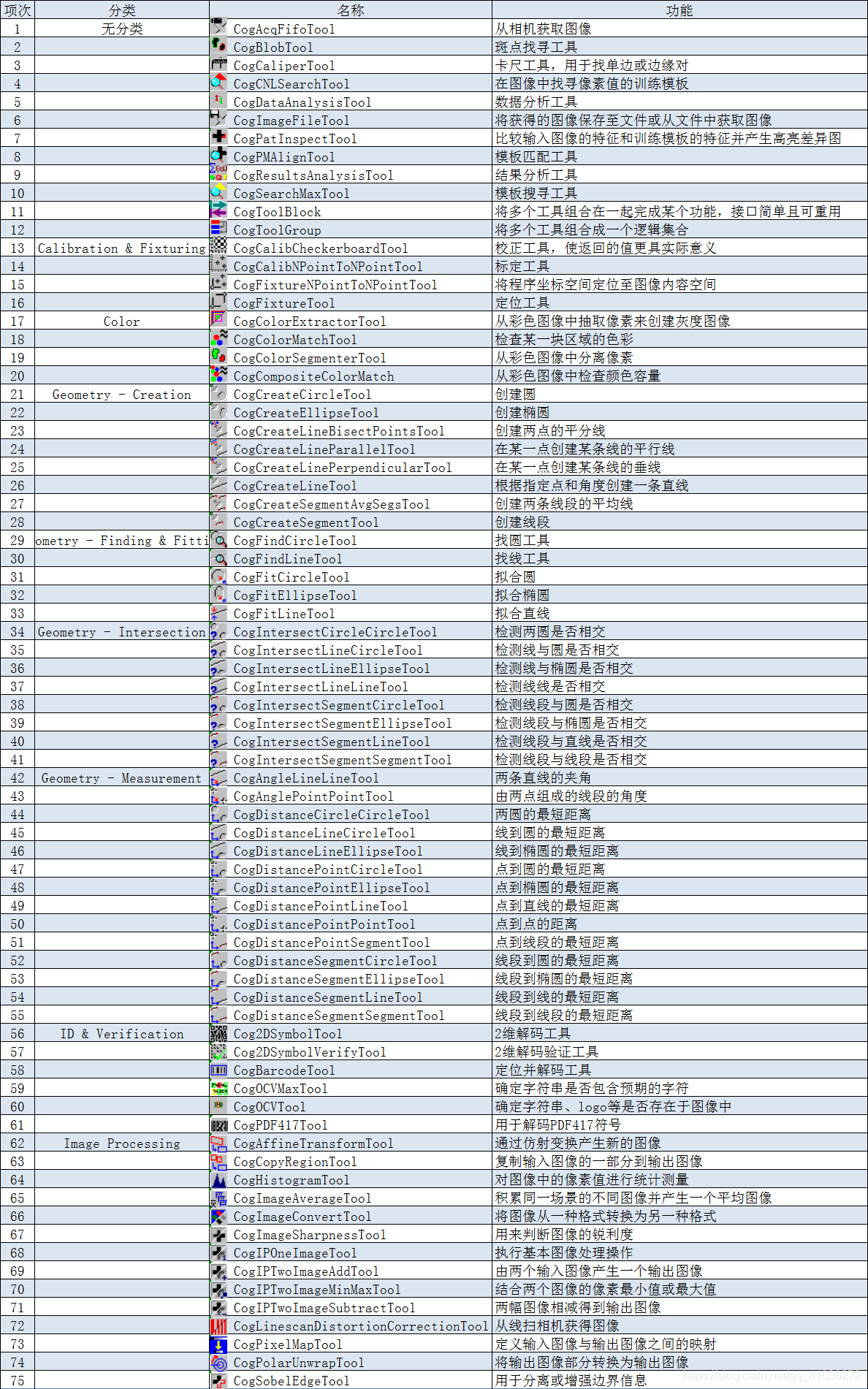

工具列表

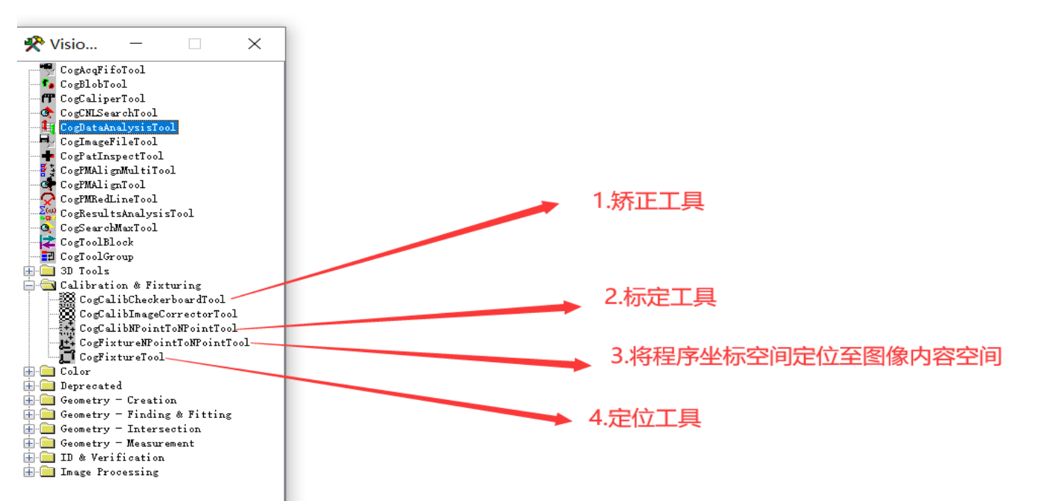

Calibration & fixturing

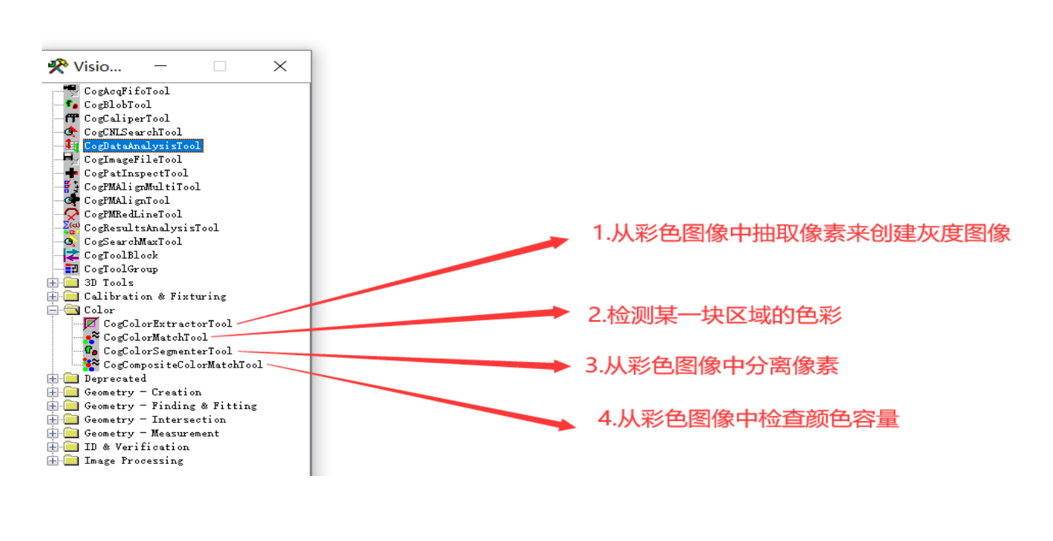

Color

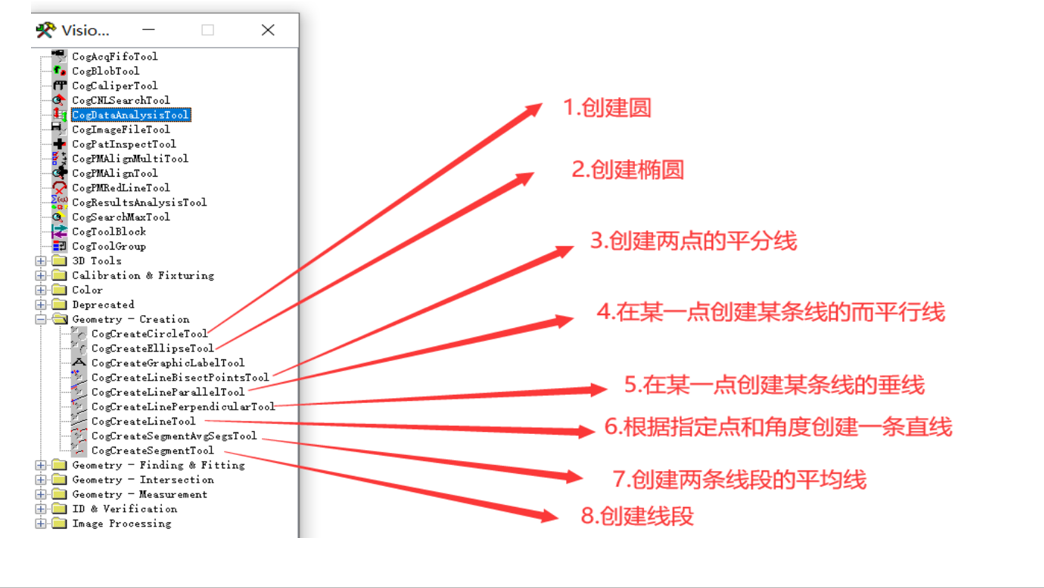

Geometry - Creation

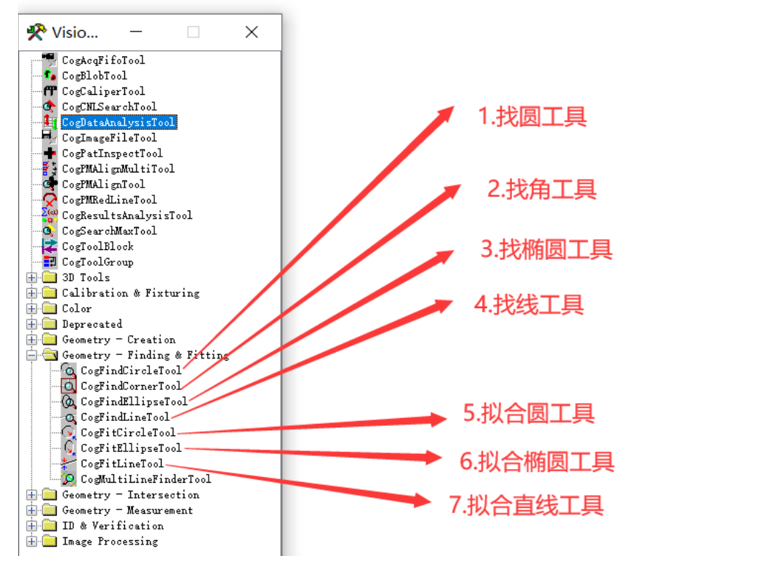

Geometry - Finding & Fitting

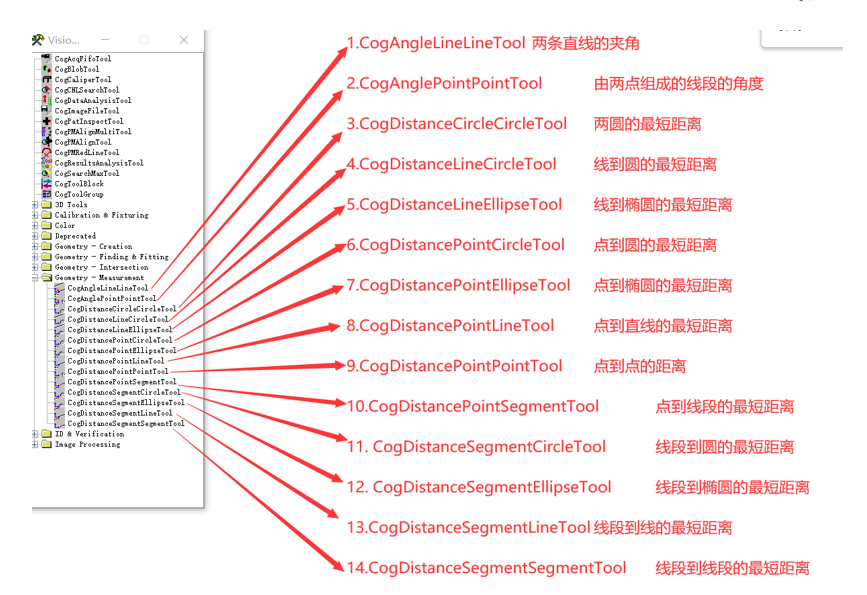

Geometry -Measurement

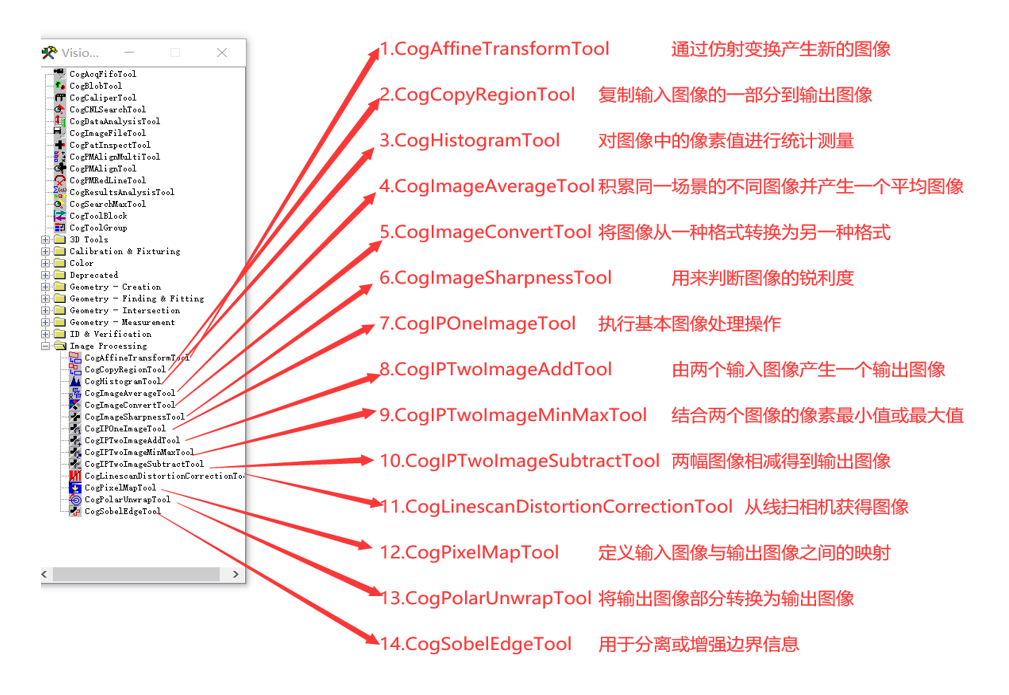

Image Frocessing

模板匹配

参数

算法

PatMax：精准度最高匹配速度是最慢的一般用于细微细节匹配的例如：焊接工艺 PatQuick：精度较低匹配速度较快一般用于对细节或者质感没有太大要求的部件。例如：物品的检方 PatMax 与 PatQuick：介于以上两者之间 PatFlex：一般用于图像表面不平整,高灵活的图案的设计 PatMax -高灵敏度：适用对比度很低或者视频噪音或图像变形严重的图像透视 -PatMax：查找已经历透视失真的二维特征

训练模式

图像：以我们训练的图像为模型，可以使用图像掩膜编辑器。带图像的形状模型：在找不到整体质量好的训练元件的场合使用，可以在图像上使用建模器。带转换的形状模型：使用建模器构建的模型。

极性

极性：表示特征边界点是从黑到白还是从白到黑，忽略极性可增加模型的多样性；默认情况下要求训练的图像要求极性相同，如果忽略极性则只考虑轮廓与之相同即可，光线的变化的不考虑

重复模式

当训练的样板包含重复元素，例如网格，栏组，或平行线样板时，使用此参数

颗粒度

颗粒度被描述为探测到目的特征的半径，以像素表示

弹性

此属性为 PMAlign 工具允许的像素变量。通常，如果您希望运行时图像中的样板发生不同的变化，应指定非零的弹性值

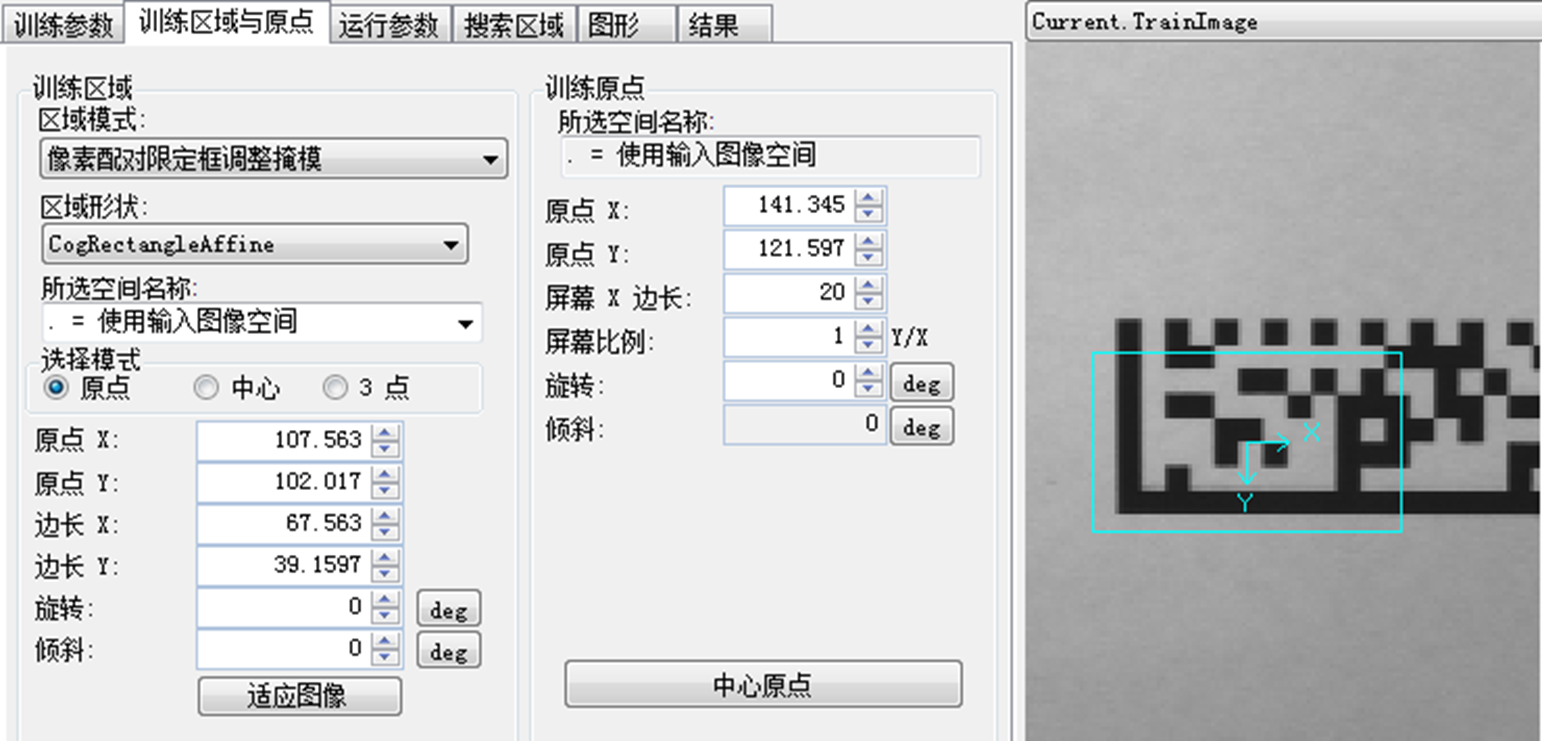

图像坐标

VisionPro的默认空间

输入图像空间：“.” 像素空间：“#” 根空间：“@”

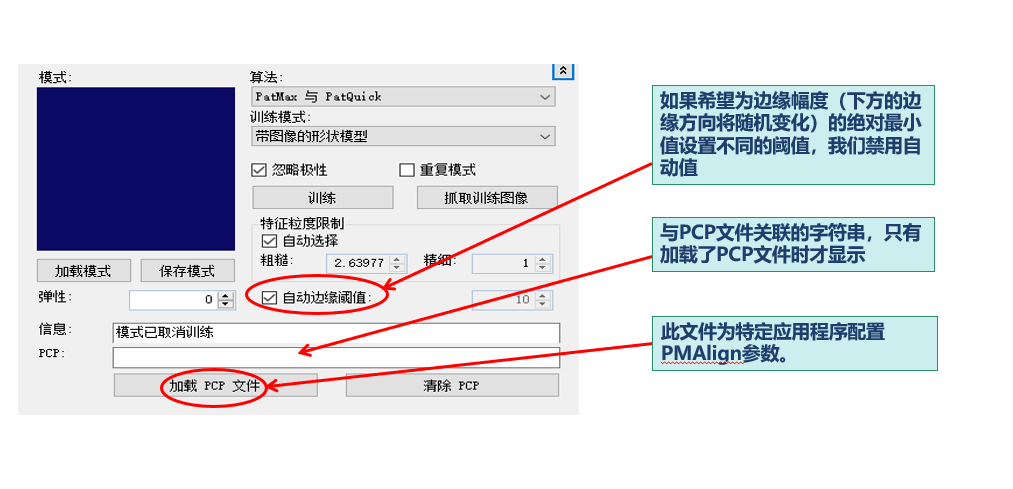

边缘阈值

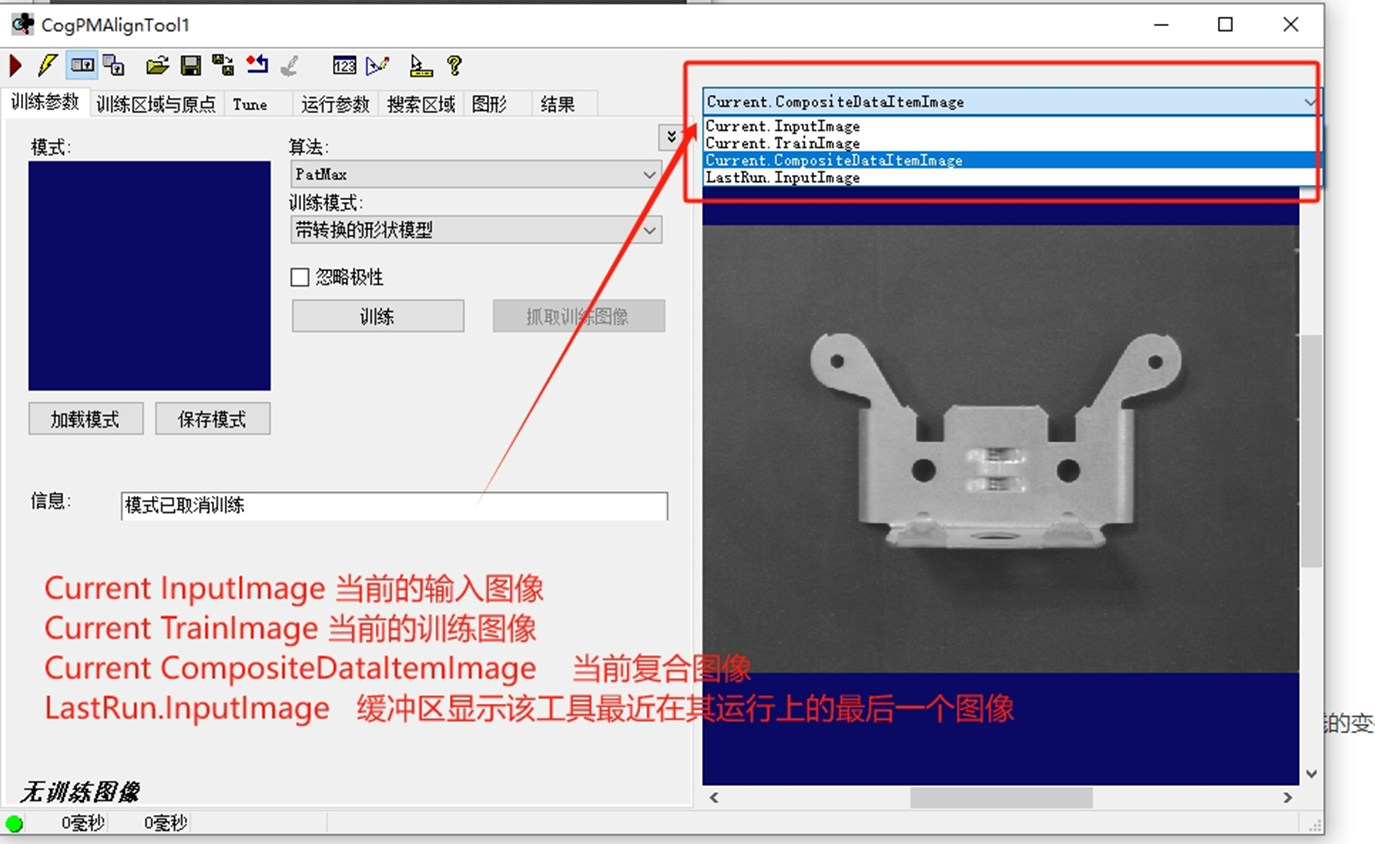

图像显示

模板匹配

工具含义

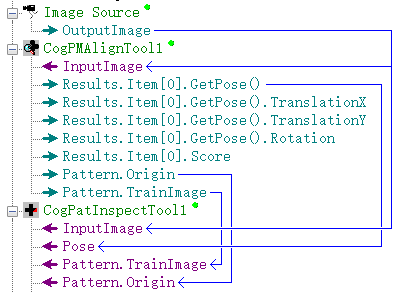

CogPatInspectTool

已上传的图片

输入参数：

InputImage：
- 输入图像，通常是从上一处理步骤（如图中 CogPMAlignTool1）传来的图像，用于进行图案检测。
Pose：
- 工件的姿态（位置和角度），用于将检测模板对齐实际图像中的位置。通常由 CogPMAlignTool1 提供的匹配位姿 GetPose() 提供。
Pattern.TrainImage：
- 用于训练的模板图像，即你想要在目标图像中找到的图案。通常是初始图像或从某个区域截取的参考图。
Pattern.Origin：
- 模板图像的原点（坐标参考点），用于标定与目标图像中图案位置的偏移关系。

编程

脚本

主要使用的库和命名空间

csharp

using System;
using Cognex.VisionPro;             // 基础视觉处理库
using Cognex.VisionPro3D;           // 3D视觉处理
using Cognex.VisionPro.ToolGroup;   // 工具组管理
using Cognex.VisionPro.PMAlign;     // 模式匹配工具
using Cognex.VisionPro.Caliper;     // 卡尺工具
using Cognex.VisionPro.Dimensioning; // 尺寸测量工具
using System.Drawing;               // 绘图功能
using System.Collections.Generic;   // 泛型集合

CogFindCircleTool (圆查找工具)

作用：检测图像中的圆形并提取圆心坐标

csharp

CogFindCircleTool cogFindCircleTool = toolGroup.Tools["CogFindCircleTool1"] as CogFindCircleTool;
double circleX = cogFindCircleTool.Results.GetCircle().CenterX;
double circleY = cogFindCircleTool.Results.GetCircle().CenterY;

CogPMAlignTool (模式匹配工具)

作用：在图像中查找预先训练的模板，获取匹配位置

csharp

CogPMAlignTool cogPMAlignTool = toolGroup.Tools["CogPMAlignTool2"] as CogPMAlignTool;
foreach (CogPMAlignResult item in cogPMAlignTool.Results)
{
    double headX = item.GetPose().TranslationX;
    double headY = item.GetPose().TranslationY;
    // 后续处理...
}

CogDistancePointPointTool (点到点距离工具)

作用：计算两点之间的欧氏距离

csharp

CogDistancePointPointTool cogDistancePointPointTool = new CogDistancePointPointTool();
cogDistancePointPointTool.StartX = headX;
cogDistancePointPointTool.StartY = headY;
cogDistancePointPointTool.EndX = circleX;
cogDistancePointPointTool.EndY = circleY;
cogDistancePointPointTool.InputImage = cogPMAlignTool.InputImage;
cogDistancePointPointTool.Run();
distances.Add(cogDistancePointPointTool.Distance);

CogGraphicLabel (图形标签工具)

作用：在图像上显示文本信息

csharp

CogGraphicLabel cogGraphicLabel = new CogGraphicLabel();
string text = string.Format("{0:F2}", cogDistancePointPointTool.Distance);
cogGraphicLabel.SetXYText(headX, headY, text);
cogGraphicLabel.Font = new Font("黑体", 20);
cogGraphicLabel.Color = CogColorConstants.Red;

CogCreateSegmentTool (线段创建工具)

作用：创建并显示两点之间的连接线段

csharp

CogCreateSegmentTool cogCreateSegmentTool = new CogCreateSegmentTool();
cogCreateSegmentTool.Segment.StartX = headX;
cogCreateSegmentTool.Segment.StartY = headY;
cogCreateSegmentTool.Segment.EndX = circleX;
cogCreateSegmentTool.Segment.EndY = circleY;
cogCreateSegmentTool.InputImage = cogPMAlignTool.InputImage;
cogCreateSegmentTool.Segment.Color = CogColorConstants.Yellow;

图像加载

方法一 (FormImageV1)：使用 CogImageFileTool

csharp

CogImageFileTool cogImageFileTool = new CogImageFileTool();
cogImageFileTool.Operator.Open(filePath, CogImageFileModeConstants.Read);
cogImageFileTool.Run();
cogRecordDisplay1.Image = cogImageFileTool.OutputImage;

方法二 (FormImageV2)：使用 .NET 标准库 + 转换

csharp

using (Image image = Image.FromFile(filePath))
{
    Bitmap bitmap = new Bitmap(image);
    CogImage8Grey image8Grey = new CogImage8Grey(bitmap);
    cogRecordDisplay1.Image = image8Grey;
}

图像保存

方法一 (FormImageV1)：使用 CogImageFileTool

csharp

CogImageFileTool cogImageFileTool = new CogImageFileTool();
cogImageFileTool.InputImage = cogRecordDisplay1.Image;
cogImageFileTool.Operator.Open(filePath, CogImageFileModeConstants.Write);
cogImageFileTool.Run();

方法二 (FormImageV2)：使用 CreateContentBitmap

csharp

Bitmap bitmap = cogRecordDisplay1.CreateContentBitmap(CogDisplayContentBitmapConstants.Image) as Bitmap;
bitmap.Save(filePath);

工具访问与执行

从工具组获取工具：

csharp

CogTool tool = toolGroup.Tools["工具名称"] as CogTool类型;

执行工具：

csharp

// 方法1: 通过工具组执行
toolGroup.RunTool(tool, ref message, ref result);

// 方法2: 直接调用工具的Run方法
tool.Run();

从文件反序列化 cogToolBlock 工具：

csharp

OpenFileDialog openFileDialog = new OpenFileDialog();
openFileDialog.Filter = "VPP 文件|*.vpp";
openFileDialog.Title = "选择 VPP 文件";
openFileDialog.InitialDirectory = @"F:\";
if (openFileDialog.ShowDialog() == DialogResult.OK)
{
    string filePath = openFileDialog.FileName;
    cogToolBlock = CogSerializer.LoadObjectFromFile(filePath) as CogToolBlock;
    if (cogToolBlock != null)
    {
        MessageBox.Show("加载成功");
    }
}
cogToolBlock.Run();
cogRecordDisplay1.Record = cogToolBlock.CreateLastRunRecord().SubRecords[0];
cogRecordDisplay1.Fit();

从文件反序列化 QuickBuild：

https://www.cnblogs.com/liubaoyu/p/16903363.html

private CogJobManager cogJobManager;

private CogToolGroup cogToolGroup;


private void btnLoadTool_Click(object sender, EventArgs e)
{
    OpenFileDialog openFileDialog = new OpenFileDialog();
    openFileDialog.Filter = "Tool Block Files|*.vpp";
    openFileDialog.Title = "选择 CogToolBlock 文件";
    openFileDialog.InitialDirectory = @"C:\";
    if (openFileDialog.ShowDialog() == DialogResult.OK)
    {
        string filePath = openFileDialog.FileName;
        cogJobManager = CogSerializer.LoadObjectFromFile(filePath) as CogJobManager;

        if (cogJobManager != null)
        {
            MessageBox.Show("cogJobManager 加载成功");
        }
        else
        {
            MessageBox.Show("cogJobManager 加载失败");
            return;
        }
        cogToolGroup = cogJobManager.Job(0).VisionTool as CogToolGroup;
    }
}

private void btnDetection_Click(object sender, EventArgs e)
{
    //CogImageConvertTool cogImageConvertTool = cogToolGroup.Tools["CogImageConvertTool1"] as CogImageConvertTool;
    //cogImageConvertTool.InputImage = new CogImage24PlanarColor(currentImg);
    //cogJobManager.Job(0).Run();
    CogInputImageTool cogInputImageTool = cogToolGroup.Tools["Image Source"] as CogInputImageTool;
    cogInputImageTool.InputImage = new CogImage24PlanarColor(currentImg);
    cogToolGroup.Run();
    cogRecordDisplay1.Record = cogToolGroup.CreateLastRunRecord().SubRecords[0];
    cogRecordDisplay1.Fit();
    CogSearchMaxTool cogSearchMaxToolHege = cogToolGroup.Tools["hege"] as CogSearchMaxTool;
    CogSearchMaxTool cogSearchMaxToolQueshi = cogToolGroup.Tools["queshi"] as CogSearchMaxTool;
    int hege = cogSearchMaxToolHege.Results.Count;
    int queshi = cogSearchMaxToolQueshi.Results.Count;
    int chuofang = 15 - hege - queshi;
    string total = hege == 15 ? "合格" : "不合格";
    String date = DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss");
    ListViewItem listViewItem = new ListViewItem(new string[] { (currentImgIndex + 1).ToString(), date, "黑奴", hege.ToString(), queshi.ToString(), chuofang.ToString(), total.ToString() });
    AddDataListItems(listViewItem);

}

private void Form1_FormClosing(object sender, FormClosingEventArgs e)
{
    // 释放资源
    if (cogToolGroup != null)
    {
        cogToolGroup.Dispose();
        cogToolGroup = null;
    }
    if (cogJobManager != null)
    {
        cogJobManager.Shutdown();
        cogJobManager = null;
    }
}

获取Blob的面积

CogBlobTool blobTool = toolGroup.Tools["CogBlobTool2"] as CogBlobTool;
if (blobTool != null)
{
    BackgroundArea = blobTool.Results.GetBlobs()[0].Area;
}

cogToolBlock 工具块

cogToolBlock.Inputs

类型: 属性 (Property)
作用: 访问工具块的输入终端集合 (Input Terminals)。
时间点: 主要在工具块执行 (.Run()) 之前使用。
目的: 设置或提供 工具块运行时需要的数据和参数（例如图像、配置参数等）。
操作: 写入/赋值 (Set/Assign)。
访问方式: 通常通过终端名称访问，例如 cogToolBlock.Inputs["OutputImage"]
类比: 像是给一个函数传递输入参数，或者给一个机器装填原材料。

cogToolBlock.CreateLastRunRecord().SubRecords[0]

类型:方法调用 (CreateLastRunRecord()) + 属性访问 (SubRecords) + 索引器 ([0])
作用: 获取工具块上一次运行时，其内部第一个工具的运行结果记录 (Run Record)。
时间点: 主要在工具块执行 (.Run()) 之后使用。
目的: 检查或获取 工具块内部特定工具（这里是第一个工具）在上一次运行中产生的结果或状态（例如匹配得分、测量值）
操作: 读取/获取 (Get/Retrieve)。
细分:
- CreateLastRunRecord(): 创建并返回整个工具块的最后一次运行记录。
- .SubRecords: 从运行记录中获取其内部所有工具各自的运行记录集合。
- [0] 从集合中选取第一个工具的运行记录。
类比: 像是查看一个函数上次运行的返回值，或者检查一个机器上次生产出的产品（特别是生产流程中第一步的产品）。

特性	cogToolBlock.Inputs	cogToolBlock.CreateLastRunRecord().SubRecords[0]
用途	配置输入	获取结果
时间点	运行前 (Before Run)	运行后 (After Run)
数据流向	外部 -> 工具块 (Data In)	工具块内部 -> 外部 (Data Out / Results)
操作	设置 (Setting)	读取 (Getting)
关注点	工具块需要什么来运行	工具块（或其内部工具）上次运行产生了什么

cogToolGroup 工具组

CogInputImageTool cogInputImageTool = cogToolGroup.Tools["Image Source"] as CogInputImageTool;
cogInputImageTool.InputImage = new CogImage24PlanarColor(currentImg);
cogToolGroup.Run();
cogRecordDisplay1.Record = cogToolGroup.CreateLastRunRecord().SubRecords[0];
cogRecordDisplay1.Fit();

工具组访问工具使用 .Tools, 工具组没有 Outputs 参数

工具块与工具组的区别

访问工具和结果的方式：
- CogToolGroup：可以通过 CogToolGroup.Tools["工具名称"] 直接访问组内的具体工具，并进一步获取该工具的属性或结果，这种方式非常直观，适合快速访问组内工具及其结果。
  c#
```
 var imageSource = cogToolGroup.Tools["Image Source"] as CogImageSourceTool;
 var imageResult = imageSource.OutputImage;
```
  1
  2
  - CogToolBlock：无法直接通过类似的方式访问内部工具。需要通过预先定义的输出变量（Outputs）来获取结果。通常使用 Outputs[索引] 或 Outputs["输出名称"]，在使用 CogToolBlock 时，必须提前在工具块中设置好输出参数，才能通过代码获取结果，操作上相对间接。
    c#
```
 var blockResult = cogToolBlock.Outputs[0].Value;
```
    1
工具访问的灵活性：
- CogToolGroup：由于可以直接访问 Tools 集合，代码编写时更灵活，开发者可以动态地操作组内任意工具。
- CogToolBlock：工具内部的具体实现对外部代码是隐藏的，外部只能通过定义好的输入（Inputs）和输出（Outputs）接口与工具块交互，限制了直接访问内部工具的灵活性。
封装性
- CogToolGroup：没有严格的封装性，组内的工具和结果对外部代码是透明的。
- CogToolBlock：具有较高的封装性，内部工具和逻辑对外部代码不可见，只能通过预定义的接口（Inputs/Outputs）进行交互，适合模块化设计。

图形显示和结果记录

创建统计信息标签：

csharp

CogGraphicLabel label = new CogGraphicLabel();
label.SetXYText(x, y, "文本内容");
label.Font = new Font("字体名", 字号);
label.Color = CogColorConstants.颜色;
// 固定位置(屏幕坐标)显示时使用:
label.SelectedSpaceName = "@";

添加图形到结果记录：

csharp

toolGroup.AddGraphicToRunRecord(图形对象, lastRecord, "显示工具.OutputImage", "");

附加模板匹配的结果

for (int i = 0; i < cogPMALignTool.Results.Count; i++)
{
    CogRectangleAffine cir = cogCompositeColorMatchTool.Region as CogRectangleAffine;
    cir.CenterX = cogPMALignTool.Results[i].GetPose().TranslationX;
    cir.CenterY = cogPMALignTool.Results[i].GetPose().TranslationY;
    cogCompositeColorMatchTool.Region = cir;
    cogCompositeColorMatchTool.Run();
}

图片格式

OpenFileDialog openFileDialog = new OpenFileDialog();
openFileDialog.Filter = "All Image Files|*.bmp;*.ico;*.gif;*.jpeg;*.jpg;*.png;*.tif;*.tiff;*.idb|Windows Bitmap(*.bmp)|*.bmp|Windows Icon(*.ico)|*.ico|Graphics Interchange Format (*.gif)|(*.gif)|JPEG File Interchange Format (*.jpg)|*.jpg;*.jpeg|Portable Network Graphics (*.png)|*.png|Tag Image File Format (*.tif)|*.tif;*.tiff|Image DataBase (*.idb)|*.idb;";
openFileDialog.Title = "选择图片文件";
openFileDialog.InitialDirectory = @"C:\";
openFileDialog.Multiselect = true; // 允许多选
if (openFileDialog.ShowDialog() == DialogResult.OK)
{
    foreach (string filePath in openFileDialog.FileNames)
    {
        using (Image image = Image.FromFile(filePath))
        {
            Bitmap bitmap = new Bitmap(image);
            imageList.Add(bitmap);
        }
    }
    MessageBox.Show("图片加载成功");
}

示例脚本

模板匹配绘制标签

using System;
using Cognex.VisionPro;
using Cognex.VisionPro3D;
using Cognex.VisionPro.ToolGroup;
using Cognex.VisionPro.Implementation.Internal;
using Cognex.VisionPro.PMAlign;
using Cognex.VisionPro.Caliper;
using Cognex.VisionPro.Dimensioning;
using System.Drawing;
using System.Collections.Generic;

public class UserScript : CogToolGroupBaseScript
{
    public List<CogGraphicLabel> cogGraphicLabels = new List<CogGraphicLabel>();
    public List<CogCreateSegmentTool> cogCreateSegmentTools = new List<CogCreateSegmentTool>();
    public List<Double> distances = new List<Double>();

    public override bool GroupRun(ref string message, ref CogToolResultConstants result)
    {

        for (Int32 toolIdx = 0; toolIdx < toolGroup.Tools.Count; toolIdx++)
            toolGroup.RunTool(toolGroup.Tools[toolIdx], ref message, ref result);

        CogFindCircleTool cogFindCircleTool = toolGroup.Tools["CogFindCircleTool1"] as CogFindCircleTool;
        double circleX = cogFindCircleTool.Results.GetCircle().CenterX;
        double circleY = cogFindCircleTool.Results.GetCircle().CenterY;
        CogPMAlignTool cogPMAlignTool = toolGroup.Tools["CogPMAlignTool2"] as CogPMAlignTool;
        foreach (CogPMAlignResult item in cogPMAlignTool.Results)
        {
            double headX = item.GetPose().TranslationX;
            double headY = item.GetPose().TranslationY;
            CogDistancePointPointTool cogDistancePointPointTool = new CogDistancePointPointTool();
            cogDistancePointPointTool.StartX = headX;
            cogDistancePointPointTool.StartY = headY;
            cogDistancePointPointTool.EndX = circleX;
            cogDistancePointPointTool.EndY = circleY;
            cogDistancePointPointTool.InputImage = cogPMAlignTool.InputImage;
            cogDistancePointPointTool.Run();
            CogGraphicLabel cogGraphicLabel = new CogGraphicLabel();
            string text = string.Format("{0:F2}", cogDistancePointPointTool.Distance);
            distances.Add(cogDistancePointPointTool.Distance);
            cogGraphicLabel.SetXYText(headX, headY, text);
            cogGraphicLabel.Font = new Font("黑体", 20);
            cogGraphicLabel.Color = CogColorConstants.Red;
            cogGraphicLabels.Add(cogGraphicLabel);

            CogCreateSegmentTool cogCreateSegmentTool = new CogCreateSegmentTool();
            cogCreateSegmentTool.Segment.StartX = headX;
            cogCreateSegmentTool.Segment.StartY = headY;
            cogCreateSegmentTool.Segment.EndX = circleX;
            cogCreateSegmentTool.Segment.EndY = circleY;
            cogCreateSegmentTool.InputImage = cogPMAlignTool.InputImage;
            cogCreateSegmentTool.Segment.Color = CogColorConstants.Yellow;
            cogCreateSegmentTools.Add(cogCreateSegmentTool);

        }

        return false;
    }

    #region "When the Current Run Record is Created"
    public override void ModifyCurrentRunRecord(Cognex.VisionPro.ICogRecord currentRecord)
    {
    }
    #endregion

    #region "When the Last Run Record is Created"
    public override void ModifyLastRunRecord(Cognex.VisionPro.ICogRecord lastRecord)
    {
        foreach (CogGraphicLabel cogGraphicLabel in cogGraphicLabels)
        {
            toolGroup.AddGraphicToRunRecord(cogGraphicLabel, lastRecord, "CogFixtureTool1.OutputImage", "");
        }
        cogGraphicLabels.Clear();

        double ave = CalculateAverage(distances);
        double min = CalculateMin(distances);
        double max = CalculateMax(distances);

        CogGraphicLabel aveLabel = new CogGraphicLabel();
        string text = string.Format("平均值：{0:F2}", ave);
        aveLabel.SetXYText(10, 10, text);
        aveLabel.Font = new Font("黑体", 20);
        aveLabel.Color = CogColorConstants.Red;
        aveLabel.SelectedSpaceName = "@";

        CogGraphicLabel minLabel = new CogGraphicLabel();
        text = string.Format("最小值：{0:F2}", min);
        minLabel.SetXYText(10, 60, text);
        minLabel.Font = new Font("黑体", 20);
        minLabel.Color = CogColorConstants.Red;
        minLabel.SelectedSpaceName = "@";

        CogGraphicLabel maxLabel = new CogGraphicLabel();
        text = string.Format("最大值：{0:F2}", max);
        maxLabel.SetXYText(10, 130, text);
        maxLabel.Font = new Font("黑体", 20);
        maxLabel.Color = CogColorConstants.Red;
        maxLabel.SelectedSpaceName = "@";
        toolGroup.AddGraphicToRunRecord(aveLabel, lastRecord, "CogFixtureTool1.OutputImage", "");
        toolGroup.AddGraphicToRunRecord(minLabel, lastRecord, "CogFixtureTool1.OutputImage", "");
        toolGroup.AddGraphicToRunRecord(maxLabel, lastRecord, "CogFixtureTool1.OutputImage", "");
        distances.Clear();

        foreach (CogCreateSegmentTool cogCreateSegmentTool in cogCreateSegmentTools)
        {
            toolGroup.AddGraphicToRunRecord(cogCreateSegmentTool.Segment, lastRecord, "CogFixtureTool1.OutputImage", "");
        }
        cogCreateSegmentTools.Clear();

    }
    #endregion

    #region "When the Script is Initialized"
    public override void Initialize(CogToolGroup host)
    {
        base.Initialize(host);
    }
    #endregion

}

颜色匹配绘制标签

#region namespace imports
using System;
using System.Collections;
using System.Drawing;
using System.IO;
using System.Windows.Forms;
using Cognex.VisionPro;
using Cognex.VisionPro.ToolBlock;
using Cognex.VisionPro3D;
using Cognex.VisionPro.ImageProcessing;
using Cognex.VisionPro.PMAlign;
using Cognex.VisionPro.CompositeColorMatch;
#endregion

public class CogToolBlockAdvancedScript : CogToolBlockAdvancedScriptBase
{
  #region Private Member Variables
  private Cognex.VisionPro.ToolBlock.CogToolBlock mToolBlock;

  //1.code  定义一个标签用于显示结果和管理图形对象集合的工具
  CogGraphicLabel resultLabel = new CogGraphicLabel();
  CogGraphicCollection cc = new CogGraphicCollection();


  #endregion

  public override bool GroupRun(ref string message, ref CogToolResultConstants result)
  {

    cc.Clear();
    foreach(ICogTool tool in mToolBlock.Tools)
      mToolBlock.RunTool(tool, ref message, ref result);

    //2.code
    //2.1 首先获取 PMA的运行结果 for foreach来获取多个结果
     //获取工具 CogPMAlignTool1和CogCompositeColorMatchTool1
    CogPMAlignTool  pma  = mToolBlock.Tools["CogPMAlignTool1"]  as    CogPMAlignTool;
    CogCompositeColorMatchTool  match  = mToolBlock.Tools["CogCompositeColorMatchTool1"]  as    CogCompositeColorMatchTool;

    //计数定义
    int blueNum = 0;
    int greenNum = 0;
    int redNum = 0;

    int yellowNum = 0;
    int orangeNum = 0;


    //2.2 针对每个结果运行一下 复合颜色匹配工具
    foreach(CogPMAlignResult item   in pma.Results )  //item  指代 pma的每一个运行结果
    {
      //获取颜色匹配工具的匹配范围
      CogRectangleAffine region = match.Region  as  CogRectangleAffine;
      region.CenterX = item.GetPose().TranslationX;  //设置颜色匹配工具的匹配范围
      region.CenterY = item.GetPose().TranslationY;
      region.Rotation = item.GetPose().Rotation;//旋转角度
      match.Run();

      //获取颜色匹配的最佳结果
      string color = match.Result.ResultOfBestMatch.Color.Name;//最佳匹配结果
      //2.3 获取结果进行统计
      switch(color)
      {
        case "蓝色":
          blueNum++;
          break;
        case "绿色":
          greenNum++;
          break;
        case "红色":
          redNum++;
          break;
        case "黄色":
          yellowNum++;
          break;
        case "橘色":
          orangeNum++;
          break;
        default:
          break;
      }
      CogGraphicLabel label = new CogGraphicLabel();
      label.SetXYText(item.GetPose().TranslationX+10,item.GetPose().TranslationY-50,color);
      label.Color = CogColorConstants.Blue;
      label.Font = new Font("楷体", 12);
      label.Alignment = CogGraphicLabelAlignmentConstants.TopLeft;//左上角放置
      cc.Add(label);
    } //for结束
    string res = String.Format("蓝色:{0} 绿色{1} 红色{2} 黄色{3} 橘色{4} ", blueNum, greenNum, redNum, yellowNum, orangeNum);
    resultLabel.SetXYText(300,50,res);


    return false;
  }

  #region When the Current Run Record is Created
  public override void ModifyCurrentRunRecord(Cognex.VisionPro.ICogRecord currentRecord)
  {
  }
  #endregion

  #region When the Last Run Record is Created
  public override void ModifyLastRunRecord(Cognex.VisionPro.ICogRecord lastRecord)
  {
    //3.code
    mToolBlock.AddGraphicToRunRecord(resultLabel, lastRecord,"CogImageConvertTool1.InputImage",""  );
    foreach (ICogGraphic item in cc)
    {
      mToolBlock.AddGraphicToRunRecord(item, lastRecord, "CogImageConvertTool1.InputImage", "");
    }

  }
  #endregion

  #region When the Script is Initialized
  public override void Initialize(Cognex.VisionPro.ToolGroup.CogToolGroup host)
  {
    base.Initialize(host);

    this.mToolBlock = ((Cognex.VisionPro.ToolBlock.CogToolBlock)(host));
  }
  #endregion

}

读取 CogToolBlock VPP调用

using Cognex.VisionPro;
using Cognex.VisionPro.ToolBlock;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace WindowsFormsApp._04_10
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private CogToolBlock cogToolBlock;

        private void button1_Click(object sender, EventArgs e)
        {
            OpenFileDialog openFileDialog = new OpenFileDialog();
            openFileDialog.Filter = "VPP 文件|*.vpp";
            openFileDialog.Title = "选择 VPP 文件";
            openFileDialog.InitialDirectory = @"F:\";
            if (openFileDialog.ShowDialog() == DialogResult.OK)
            {
                string filePath = openFileDialog.FileName;
                cogToolBlock = CogSerializer.LoadObjectFromFile(filePath) as CogToolBlock;
                if (cogToolBlock != null)
                {
                    MessageBox.Show("加载成功");
                }
            }
        }

        private void button2_Click(object sender, EventArgs e)
        {
            cogToolBlock.Run();
            cogRecordDisplay1.Record = cogToolBlock.CreateLastRunRecord().SubRecords[0];
            cogRecordDisplay1.Fit();
        }
    }
}

读取 QuickBuild VPP调用

using System;
using System.Collections.Generic;
using System.Drawing;
using System.IO;
using System.Text;
using System.Windows.Forms;
using Cognex.VisionPro;
using Cognex.VisionPro.QuickBuild;
using Cognex.VisionPro.QuickBuild.Implementation.Internal;
using Cognex.VisionPro.ToolGroup;
using Cognex.VisionPro.SearchMax;



namespace CapsuleDefectDetection

{
    public partial class Form2 : Form
    {
        public Form2()
        {
            InitializeComponent();
        }
        private CogJobManager cogJobManager;

        private CogToolGroup cogToolGroup;

        private List<Bitmap> imageList = new List<Bitmap>();

        private Bitmap currentImg;

        private int currentImgIndex = 0;


        private void btnAddImg_Click(object sender, EventArgs e)
        {
            OpenFileDialog openFileDialog = new OpenFileDialog();
            openFileDialog.Filter = "All Image Files|*.bmp;*.ico;*.gif;*.jpeg;*.jpg;*.png;*.tif;*.tiff;*.idb|Windows Bitmap(*.bmp)|*.bmp|Windows Icon(*.ico)|*.ico|Graphics Interchange Format (*.gif)|(*.gif)|JPEG File Interchange Format (*.jpg)|*.jpg;*.jpeg|Portable Network Graphics (*.png)|*.png|Tag Image File Format (*.tif)|*.tif;*.tiff|Image DataBase (*.idb)|*.idb;";
            openFileDialog.Title = "选择图片文件";
            openFileDialog.InitialDirectory = @"C:\";
            openFileDialog.Multiselect = true; // 允许多选
            if (openFileDialog.ShowDialog() == DialogResult.OK)
            {
                foreach (string filePath in openFileDialog.FileNames)
                {
                    using (Image image = Image.FromFile(filePath))
                    {
                        Bitmap bitmap = new Bitmap(image);
                        imageList.Add(bitmap);
                    }
                }
                MessageBox.Show("成功加载" + imageList.Count.ToString() + "张图片");
                this.labelTotalPage.Text = "总页数：" + imageList.Count.ToString();
                currentImg = imageList[0];
                this.cogRecordDisplay1.Image = new CogImage24PlanarColor(currentImg);
            }
        }

        private void btnPrevious_Click(object sender, EventArgs e)
        {
            if (imageList.Count == 0)
            {
                MessageBox.Show("请先加载图片");
                return;
            }
            if (currentImgIndex > 0)
            {
                cogRecordDisplay1.Record = null;
                currentImgIndex--;
                currentImg = imageList[currentImgIndex];
                this.cogRecordDisplay1.Image = new CogImage24PlanarColor(currentImg);
                this.labelPage.Text = "第 " + (currentImgIndex + 1).ToString() + " 页";
            }
            else
            {
                MessageBox.Show("已经是第一页了");
            }
        }

        private void btnNext_Click(object sender, EventArgs e)
        {
            if (imageList.Count == 0)
            {
                MessageBox.Show("请先加载图片");
                return;
            }
            if (currentImgIndex < imageList.Count - 1)
            {
                cogRecordDisplay1.Record = null;
                currentImgIndex++;
                currentImg = imageList[currentImgIndex];
                this.cogRecordDisplay1.Image = new CogImage24PlanarColor(currentImg);
                this.labelPage.Text = "第 " + (currentImgIndex + 1).ToString() + " 页";
            }
            else
            {
                MessageBox.Show("已经是最后一页了");
            }
        }

        private void btnClearnImg_Click(object sender, EventArgs e)
        {
            if (imageList.Count == 0)
            {
                MessageBox.Show("没有图片可以清除");
                return;
            }
            foreach (Bitmap bitmap in imageList)
            {
                bitmap.Dispose();
            }
            imageList.Clear();
            currentImg = null;
            this.cogRecordDisplay1.Image = null;
            this.labelPage.Text = "第 1 页";
            this.labelTotalPage.Text = "总页数：1";
            MessageBox.Show("成功清除所有图片");
        }

        private void btnLoadTool_Click(object sender, EventArgs e)
        {
            OpenFileDialog openFileDialog = new OpenFileDialog();
            openFileDialog.Filter = "Tool Block Files|*.vpp";
            openFileDialog.Title = "选择 CogToolBlock 文件";
            openFileDialog.InitialDirectory = @"C:\";
            if (openFileDialog.ShowDialog() == DialogResult.OK)
            {
                string filePath = openFileDialog.FileName;
                cogJobManager = CogSerializer.LoadObjectFromFile(filePath) as CogJobManager;

                if (cogJobManager != null)
                {
                    MessageBox.Show("cogJobManager 加载成功");
                }
                else
                {
                    MessageBox.Show("cogJobManager 加载失败");
                    return;
                }
                cogToolGroup = cogJobManager.Job(0).VisionTool as CogToolGroup;
            }
        }

        private void AddDataListItems(ListViewItem listViewItem)
        {
            foreach (ListViewItem item in lvData.Items)
            {
                if (item.SubItems[0].Text == listViewItem.SubItems[0].Text)
                {
                    for (int i = 1; i < listViewItem.SubItems.Count; i++)
                    {
                        item.SubItems[i].Text = listViewItem.SubItems[i].Text;
                    }
                    return;
                }
            }
            lvData.Items.Add(listViewItem);
        }


        private void btnDetection_Click(object sender, EventArgs e)
        {
            //CogImageConvertTool cogImageConvertTool = cogToolGroup.Tools["CogImageConvertTool1"] as CogImageConvertTool;
            //cogImageConvertTool.InputImage = new CogImage24PlanarColor(currentImg);
            //cogJobManager.Job(0).Run();
            CogInputImageTool cogInputImageTool = cogToolGroup.Tools["Image Source"] as CogInputImageTool;
            cogInputImageTool.InputImage = new CogImage24PlanarColor(currentImg);
            cogToolGroup.Run();
            cogRecordDisplay1.Record = cogToolGroup.CreateLastRunRecord().SubRecords[0];
            cogRecordDisplay1.Fit();
            CogSearchMaxTool cogSearchMaxToolHege = cogToolGroup.Tools["hege"] as CogSearchMaxTool;
            CogSearchMaxTool cogSearchMaxToolQueshi = cogToolGroup.Tools["queshi"] as CogSearchMaxTool;
            int hege = cogSearchMaxToolHege.Results.Count;
            int queshi = cogSearchMaxToolQueshi.Results.Count;
            int chuofang = 15 - hege - queshi;
            string total = hege == 15 ? "合格" : "不合格";
            String date = DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss");
            ListViewItem listViewItem = new ListViewItem(new string[] { (currentImgIndex + 1).ToString(), date, "黑奴", hege.ToString(), queshi.ToString(), chuofang.ToString(), total.ToString() });
            AddDataListItems(listViewItem);

        }

        private void btnSaveData_Click(object sender, EventArgs e)
        {

            string path = Directory.GetCurrentDirectory() + @"/data";
            if (!Directory.Exists(path))
            {
                Directory.CreateDirectory(path);
            }
            string fileName = path + @"/" + DateTime.Now.ToString("yyyy-MM-dd-HH-mm-ss") + ".csv";
            using (StreamWriter sw = new StreamWriter(fileName, false, Encoding.UTF8))
            {
                sw.WriteLine("Id,时间,管理员,合格个数,缺失个数,错放个数,结果");
                foreach (ListViewItem item in lvData.Items)
                {
                    string line = "";
                    for (int i = 0; i < item.SubItems.Count; i++)
                    {
                        line += item.SubItems[i].Text + ",";
                    }
                    sw.WriteLine(line.TrimEnd(','));
                }
            }
            MessageBox.Show("数据保存成功，文件名为：" + fileName);
        }

        private void Form1_FormClosing(object sender, FormClosingEventArgs e)
        {
            // 释放资源
            if (cogToolGroup != null)
            {
                cogToolGroup.Dispose();
                cogToolGroup = null;
            }
            if (cogJobManager != null)
            {
                cogJobManager.Shutdown();
                cogJobManager = null;
            }
        }
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223

Job 内置事件用法

using Cognex.VisionPro;
using Cognex.VisionPro.Caliper;
using Cognex.VisionPro.Comm;
using Cognex.VisionPro.FGGigE;
using Cognex.VisionPro.QuickBuild;
using Cognex.VisionPro.ResultsAnalysis;
using Cognex.VisionPro.ToolGroup;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace VPPDemo
{
    public partial class Form1 : Form
    {
        private const int INFO_OK = 0;
        private const int INFO_ERR = -1;

        CogJobManager cogJobManager;
        CogFindCircleTool cogFindCircleTool;
        CogToolGroup cogToolGroup;
        CogAcqFifoTool cogAcqFifoTool;

        public Form1()
        {
            InitializeComponent();
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            string path = @"C:\Users\Administrator\Desktop\QuickBuild1.vpp"; //VPP绝对地址
            cogJobManager = (CogJobManager)CogSerializer.LoadObjectFromFile(path);//加载VPP文件并序列化
            cogToolGroup = cogJobManager.Job(0).VisionTool as CogToolGroup; //获取Job中的工具组0
            cogJobManager.Job(0).Running += new CogJob.CogJobRunningEventHandler(Job_Running); //注册事件
            cogJobManager.Job(0).Stopped += new CogJob.CogJobStoppedEventHandler(Job_Stopped); //注册事件
            cogAcqFifoTool = cogToolGroup.Tools["CogAcqFifoTool1"] as CogAcqFifoTool; //获取工具组中的CogFindCircleTool1
        }

        private void Job_Running(object sender,CogJobActionEventArgs e)
        {
            Console.WriteLine("Job running......");
        }

        private void Job_Stopped(object sender, CogJobActionEventArgs e)
        {
            Console.WriteLine("Job stopped......");
        }

        private void Form1_Running(object sender, CogJobActionEventArgs e)
        {

        }

        private void button1_Click(object sender, EventArgs e)
        {
            cogJobManager.Job(0).Run();
            cogRecordDisplay1.Image = cogAcqFifoTool.OutputImage;
            cogRecordDisplay1.AutoFit = true;//图像显示控件图像自适应大小
        }

        private void button2_Click(object sender, EventArgs e)
        {
            cogJobManager.Shutdown();
        }

        private void Form1_FormClosed(object sender, FormClosedEventArgs e)
        {
            cogAcqFifoTool.Dispose();
            Application.ExitThread();
            Application.Exit();
            Environment.Exit(0);
        }
    }
}

脚本代码段含义

以下是每段代码的运行时机概览：

方法名	运行时机	主要作用
GroupRun	工具组运行时	自定义工具组中工具的运行方式
ModifyCurrentRunRecord	当前运行记录创建时	修改或添加当前运行记录的内容
ModifyLastRunRecord	最后运行记录创建时	修改或添加最后运行记录的内容
Initialize	脚本初始化时	执行初始化设置或准备工作

区别

1. 当前运行记录（Current Run Record）

含义：当前运行记录是在工具组正在运行或刚刚完成运行时生成的记录。它包含了本次运行中各个工具产生的数据，例如图像、测量值、状态信息等。
用途：用于在运行过程中或运行后立即访问和修改本次运行的结果。在脚本中，可以通过ModifyCurrentRunRecord方法对当前运行记录进行自定义操作，比如添加额外的图形或数据。
特点：与当前的单次运行紧密相关，每次运行都会生成一个新的当前运行记录。

2. 最后运行记录（Last Run Record）

含义：最后运行记录是工具组最近一次完成运行时保存的记录。它存储了上一次运行的所有结果数据，并在工具组的属性或用户界面中保留，直到被下一次运行覆盖。
用途：用于查看或分析最近一次运行的结果，例如在用户界面中显示最后的图像或测量数据。在脚本中，可以通过ModifyLastRunRecord方法对最后运行记录进行修改。
特点：始终保存最近一次运行的数据，在下一次运行完成后会被更新。

主要区别

时间点
- 当前运行记录与正在进行的运行或刚刚结束的运行相关，反映的是本次运行的数据。
- 最后运行记录与最近一次完成的运行相关，保存的是上一次运行的结果。
生命周期
- 每次运行生成一个新的当前运行记录。
- 运行完成后，当前运行记录会成为新的最后运行记录，覆盖之前的内容。
使用场景
- 当前运行记录适用于实时操作或立即处理本次运行数据。
- 最后运行记录适用于回顾或展示最近一次运行的结果。
单次运行：运行工具组一次后，当前运行记录和最后运行记录都包含这次运行的结果。
连续运行
- 第一次运行：生成当前运行记录A，完成后A成为最后运行记录。
- 第二次运行：生成新的当前运行记录B，完成后B成为新的最后运行记录，A被覆盖。

设置相机参数

using Cognex.VisionPro;
using Cognex.VisionPro.FGGigE.Implementation.Internal;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.IO;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace WindowsFormsApp._04_09
{
    public partial class FormCamera : System.Windows.Forms.Form
    {
        string filePath;
        private CogFrameGrabbers cogFrameGrabbers;
        private string CameraName;//相机名称
        private int Exposure;//曝光时间
        private double Bright;//相机亮度
        private string IP;//IP地址
        ICogFrameGrabber MGrabber = null;
        ICogAcqFifo MFifo = null;
        CogFrameGrabbers CogFrame;
        //定义图像类型 8位灰度图
        CogImage8Grey cogImage8Grey = new CogImage8Grey();

        private void init()
        {
            string path = Directory.GetCurrentDirectory() + @"\Profile\";
            if (!Directory.Exists(path))
            {
                Directory.CreateDirectory(path);
            }
            filePath = path + "config.ini";
            if (File.Exists(filePath))
            {
                using (FileStream fileStream = File.OpenRead(filePath))
                {
                    if (fileStream != null)
                    {
                        txtCameraName.Text = IniAPI.GetPrivateProfileString("相机参数配置", "相机名称", "0", filePath);
                        CameraName = txtCameraName.Text;
                        txtExposureTime.Text = IniAPI.GetPrivateProfileInt("相机参数配置", "曝光时间", 0, filePath).ToString();
                        Exposure = Convert.ToInt32(txtExposureTime.Text);
                        txtCameraBright.Text = IniAPI.GetPrivateProfileDouble("相机参数配置", "相机亮度", 0, filePath).ToString();
                        Bright = Convert.ToDouble(txtCameraBright.Text);
                        txtCameraIP.Text = IniAPI.GetPrivateProfileString("相机参数配置", "相机IP", "192.168.1.1", filePath);
                        IP = txtCameraIP.Text;

                        cogFrameGrabbers = new CogFrameGrabbers();
                        if (cogFrameGrabbers.Count > 0)
                        {
                            label5.Text = "相机设备数量: " + cogFrameGrabbers.Count.ToString();
                            foreach (ICogFrameGrabber frameGrabber in cogFrameGrabbers)
                            {
                                MGrabber = frameGrabber;
                                MFifo = frameGrabber.CreateAcqFifo("Generic GigEVision (Mono)", CogAcqFifoPixelFormatConstants.Format8Grey, 0, true);
                                MFifo.OwnedExposureParams.Exposure = Exposure;
                                MFifo.OwnedGigEVisionTransportParams.LatencyLevel = 1;
                                MFifo.OwnedBrightnessParams.Brightness = Bright;
                                MFifo.Complete += MAcq;
                            }
                        }
                        else
                        {
                            MessageBox.Show("没有相机设备");
                        }
                    }
                }
            }
        }

        private void MAcq(object sender, EventArgs e)
        {
            try
            {
                int numPending, numReady; // 等待状态，准备状态
                bool isBusy; // 繁忙状态
                // 获取当前 相机的状态
                MFifo.GetFifoState(out numPending, out numReady, out isBusy);
                if (numReady > 0) // 判断相机是否准备好
                {
                    CogAcqInfo info = new CogAcqInfo(); // 创建acqinfo对象
                    cogImage8Grey = MFifo.CompleteAcquireEx(info) as CogImage8Grey; // 获取图像
                    cogRecordDisplay1.Image = cogImage8Grey; // 显示图片
                    cogRecordDisplay1.Fit();
                }
            }
            catch (Exception ex)
            {
                MessageBox.Show(ex.ToString());
            }
        }
        public FormCamera()
        {
            InitializeComponent();
        }

        private void button2_Click(object sender, EventArgs e)
        {

            IniAPI.INIWriteValue(filePath, "相机参数配置", "相机名称", txtCameraName.Text);
            IniAPI.INIWriteValue(filePath, "相机参数配置", "曝光时间", txtExposureTime.Text);
            IniAPI.INIWriteValue(filePath, "相机参数配置", "相机亮度", txtCameraBright.Text);
            IniAPI.INIWriteValue(filePath, "相机参数配置", "相机IP", txtCameraIP.Text);
            MessageBox.Show("保存成功");
        }

        private void Form_Load(object sender, EventArgs e)
        {
            init();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            MFifo.StartAcquire();
        }

        private void Form_FormClosing(object sender, FormClosingEventArgs e)
        {
            foreach (ICogFrameGrabber frameGrabber in cogFrameGrabbers)
            {
                if (frameGrabber != null)
                {
                    frameGrabber.Disconnect(false);
                }
            }
        }

        private void button3_Click(object sender, EventArgs e)
        {
            init();
        }
    }
}

ICogAcqFifo acq = cogAcqFifoEditV21.Subject.Operator;
//曝光
acq.OwnedExposureParams.Exposure = 100;
//亮度
acq.OwnedBrightnessParams.Brightness = 0.5;
//对比度
acq.OwnedContrastParams.Contrast = 0.6;
//超时
acq.TimeoutEnabled = true;
//超时时间
acq.Timeout = 1000;
//触发
acq.OwnedTriggerParams.TriggerEnabled = true;
//触发模式
acq.OwnedTriggerParams.TriggerModel = CogAcqTriggerModelConstants.FreeRun;
//ROI模式
acq.OwnedROIParams.ROIMode = CogAcqROIModeConstants.Manual;
//ROI区域
acq.OwnedROIParams.SetROIXYWidthHeight(10,10,1800,2000);
//延迟级别
acq.OwnedGigEVisionTransportParams.LatencyLevel = 2;
//传输超时
acq.OwnedGigEVisionTransportParams.TransportTimeout = 2000;
//包大小
acq.OwnedGigEVisionTransportParams.PacketSize = 10000;
//图像模式
acq.OutputPixelFormat = CogImagePixelFormatConstants.Grey16;

串口通信

private SerialPort serialPort;

private void Form1_FormClosing(object sender, FormClosingEventArgs e)
{
    serialPort.Close();
}

private void Form1_Load(object sender, EventArgs e)
{
    serialPort = new SerialPort();
    serialPort.PortName = "COM2"; // 设置串口名称
    serialPort.BaudRate = 9600; // 设置波特率
    serialPort.DataBits = 8; // 设置数据位
    serialPort.Parity = Parity.None; // 设置校验位
    serialPort.StopBits = StopBits.One; // 设置停止位
    serialPort.Open();
}

private void button1_Click(object sender, EventArgs e)
{
    if (serialPort.IsOpen)
    {
        serialPort.WriteLine(textBox2.Text);
    }
}

界面含义 ​

工具列表 ​

Calibration & fixturing ​

Color ​

Geometry - Creation ​

Geometry - Finding & Fitting ​

Geometry -Measurement ​

Image Frocessing ​

模板匹配 ​

参数 ​

算法 ​

训练模式 ​

极性 ​

重复模式 ​

颗粒度 ​

弹性 ​

图像坐标 ​

边缘阈值 ​

图像显示 ​

模板匹配 ​

工具含义 ​

CogPatInspectTool ​

编程 ​

脚本 ​

主要使用的库和命名空间 ​

CogFindCircleTool (圆查找工具) ​

CogPMAlignTool (模式匹配工具) ​

CogDistancePointPointTool (点到点距离工具) ​

CogGraphicLabel (图形标签工具) ​

CogCreateSegmentTool (线段创建工具) ​

图像加载 ​

图像保存 ​

工具访问与执行 ​

从工具组获取工具： ​

执行工具： ​

从文件反序列化 cogToolBlock 工具： ​

从文件反序列化 QuickBuild： ​

获取Blob的面积 ​

cogToolBlock 工具块 ​

cogToolBlock.Inputs ​

cogToolBlock.CreateLastRunRecord().SubRecords[0] ​

cogToolGroup 工具组 ​

工具块与工具组的区别 ​

图形显示和结果记录 ​

附加模板匹配的结果 ​

图片格式 ​

示例脚本 ​

模板匹配绘制标签 ​

颜色匹配绘制标签 ​

读取 CogToolBlock VPP调用 ​

读取 QuickBuild VPP调用 ​

Job 内置事件用法 ​

脚本代码段含义 ​

区别 ​

1. 当前运行记录（Current Run Record） ​

2. 最后运行记录（Last Run Record） ​

主要区别 ​

设置相机参数 ​

串口通信 ​

界面含义

工具列表

Calibration & fixturing

Color

Geometry - Creation

Geometry - Finding & Fitting

Geometry -Measurement

Image Frocessing

模板匹配

参数

算法

训练模式

极性

重复模式

颗粒度

弹性

图像坐标

边缘阈值

图像显示

模板匹配

工具含义

CogPatInspectTool

编程

脚本

主要使用的库和命名空间

CogFindCircleTool (圆查找工具)

CogPMAlignTool (模式匹配工具)

CogDistancePointPointTool (点到点距离工具)

CogGraphicLabel (图形标签工具)

CogCreateSegmentTool (线段创建工具)

图像加载

图像保存

工具访问与执行

从工具组获取工具：

执行工具：

从文件反序列化 cogToolBlock 工具：

从文件反序列化 QuickBuild：

获取Blob的面积

cogToolBlock 工具块

cogToolBlock.Inputs

cogToolBlock.CreateLastRunRecord().SubRecords[0]

cogToolGroup 工具组

工具块与工具组的区别

图形显示和结果记录

附加模板匹配的结果

图片格式

示例脚本

模板匹配绘制标签

颜色匹配绘制标签

读取 CogToolBlock VPP调用

读取 QuickBuild VPP调用

Job 内置事件用法

脚本代码段含义

区别

1. 当前运行记录（Current Run Record）

2. 最后运行记录（Last Run Record）

主要区别

设置相机参数

串口通信
